科华蓄电池

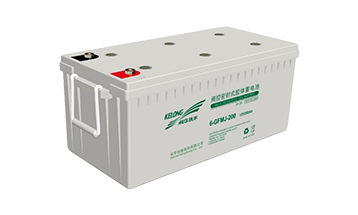

科华 12V 胶体电池

概述




     ● 吸附式玻璃纤维隔板技术，气体复合效率达到 99%，无需加水维护。




     ● 高可靠的专业阀控密封式设计，有效确保电池不漏（渗）液、无酸雾、不腐蚀




     ● 浮充和循环使用寿命长




     ● 低自放电




     ● 可提供标准和阻燃 ABS 槽盖







     产品性能特点




●长时间放电特征




●特殊的极板设计，循环使用寿命长




●热容量大、减少热失控风险，不易于涸，可在较恶劣环境中使用




●气体复合效率高




●良好的深放电恢复性能







产品应用领域




●大型 UPS电源




●电信领域




●发电站紧急电源系统




●计算机备用电源




●自动售货机




●办公设备




●电力系统




●数据中心




●基站信台等应用领域







产品规格




●免维护（使用过程无需补充水）




●设计寿命可达12+年




●内阻小




◆完全密封（不渗漏液体，无酸性气体溢出）




●自放电极低




●优越的大电流放电性能







产品应用领域




●光伏系统




●通信系统




●铁路客车




●风能系统




●电动车




●电力系统




●UPS、应急照明







科华12V 高倍率电池产品规格



型号	额定电压 （V）	额定容量		尺寸（mm）				参考重量（kg）	端子形式	螺栓规格
		1.80V/ cell	1.67V/ cell	长	宽	高	含端子 高度
		10HR	15 min
HR12-400W	12V	85Ah	390W	289	174	214	222	28.5	M8	M8*16 不锈钢螺栓
HR12-450W	12V	101Ah	440W	331	174	214	222	32.0	M8	M8*16 不锈钢螺栓
HR12-500W	12V	130Ah	500W	472	174	225	233	42.4	M8	M8*16 不锈钢螺栓
HR12-600W	12V	150Ah	630W	472	174	225	233	46.0	M8	M8*16 不锈钢螺栓
HR12-650W	12V	180Ah	700W	503	212	225	233	58.1	M8	M8*16 不锈钢螺栓
HR12-750W	12V	190Ah	750W	503	212	225	233	60.5	M8	M8*16 不锈钢螺栓
HR12-780W	12V	200Ah	800W	503	212	225	233	61.0	M8	M8*16 不锈钢螺栓

 产品端子形状和尺寸




型号	A	B	C	D	E	F	G	H
HR12-400W	289	174	30	46	269	16	6	M8
HR12-450W	331	174	31	46	269	18	6	M8
HR12-500W	472	174	44	46	384	18	6	M8
HR12-600W	472	174	44	46	384	18	6	M8
HR12-650W	212	502	41	46	130	18	6	M8
HR12-750W	212	503	41	46	130	18	6	M8
HR12-780W	212	503	41	46	130	18	6	M8

 科华12V长寿命电池产品规格



型号	额定电压 （V）	额定容量（Ah）				尺寸（mm）				参考重量 （kg）	端子 形式	螺栓规格
		1.80V	1.75V	1.75V	1.67V	长	宽	高	含端子 高度
		10HR	5HR	3HR	1HR
6-GFM-24C	12V	22.3	20.7	18.9	15.4	166	175	125	125	8.4	M5	M5*12 不锈钢螺栓
6-GFM-38C	12V	38	33.3	30.3	24.3	197	165	170	170	13.5	M6	M6*16 不锈钢螺栓
6-GFM-65C	12V	65	57.0	51.6	41.6	348	167	178	178	23.4	M6	M6*16 不锈钢螺栓
6-GFM-100C	12V	100	87.5	79.5	64.0	330	168	212	218	32.0	M8	M8*20 不锈钢螺栓
6-GFM-120C	12V	120	105.0	95.4	76.8	408	177	225	225	36.0	M8	M8*20 不锈钢螺栓
6-GFM-150C	12V	150	131.5	119.4	96.0	483	170	238.5	238.5	46.2	M8	M8*20 不锈钢螺栓
6-GFM-200C	12V	200	173.5	153.9	121.1	522	240	218	224	64.0	M8	M8*20 不锈钢螺栓
6-GFM-230C	12V	250	219	198.9	160	522	268	220	226	74.0	M8	M8*20 不锈钢螺栓

产品端子形状和尺寸



型号	A	B	C	D	E	F	G	H
6-GFM-24C	137	67	10	10.5	6	φ12	6	M5
6-GFM-38C	158	61.5	23	27.5	14.5	φ16	6	M6
6-GFM-65C	262	59.5	30	29	22	φ16	6	M6
6-GFM-100C	268	41.5	31	45	0	φ20	6	M8
6-GFM-120C	311	39.5	38	21.5	6	φ20	6	M8
6-GFM-150C	389	53	25.5	18.5	20	φ20	6	M8
6-GFM-200C	140	204	45	50	0	φ20	6	M8
6-GFM-230C	128.5	204.5	42.5	69.75	0	φ20	6	M8

 科华12V普通铅酸电池产品规格



型号	额定 电压 （V）	额定容量（Ah）				尺寸（mm）				参考 重量 （kg）	端子 形式	螺栓规格
		1.80V	1.75V	1.75V	1.65V	长	宽	高	含端子 高度
		10HR	5HR	3HR	1HR
6-GFM-24	12V	22.1	20.2	17.82	15.2	166	175	125	125	7.60	M5	M5*12 不锈钢十字凹槽螺栓
6-GFM-38	12V	38	35	32.7	24.2	196	166	176	176	12.5	M6	M6*16 不锈钢螺栓
6-GFM-65	12V	65	55.00	51.6	44.0	350	167	179	179	21	M6	M6*16 不锈钢螺栓
6-GFM-100	12V	95	80.5	70.5	60.6	331	174	218	225	29.0	M8	M8*20 不锈钢螺栓
6-GFM-120	12V	120	116.5	103.5	69	408	177	224	224	34	M8	M8*16 不锈钢螺栓
6-GFM-150	12V	150	122.5	112.2	84	483	170	240	240	44	M8	M8*16 不锈钢螺栓
6-GFM-200	12V	200	173.5	150	122	522	234	218	220	58.5	M8	M8*16 不锈钢螺栓

 产品端子形状和尺寸







型号	A	B	C	D	E	F	G	H
6-GFM-24	137	67.5	10.5	11.9	13	12	5	M5
6-GFM-38	158.5	60.7	24.7	27.7	15	16	5	M6
6-GFM-65	264.5	38	23.24	18.8	6	14	5	M6
6-GFM-100	267.5	40.5	31.25	46.5	/	18	5	M8
6-GFM-120	311	40	38.5	22.5	6	18	2.5	M8
6-GFM-150	388	40	25	20	6	18	2.5	M8
6-GFM-200	139.5	210	51	47	2	18	7	M8

 科华2V铅酸电池产品规格









型号	额定电压 （V）	额定容量（Ah）				尺寸（mm）				参考重量 （kg）	端子 形式	螺栓规格
		1.80V	1.75V	1.75V	1.65V	长	宽	高	含端子 高度
		10HR	5HR	3HR	1HR
GFM-100	2V	100	86	76	57	172.5	65	205	212	5.3	M6	M6*12 不锈钢螺栓
GFM-150	2V	150	129	114	85.5	110	208	242	260	11	M8	M8*20 不锈钢螺栓
GFM-200	2V	200	172	152	114	98.5	174	348.5	357.5	13.5	M8	M8*20 不锈钢螺栓
GFM-300	2V	300	258	228	171	141	174	348.5	357.5	19.1	M8	M8*20 不锈钢螺栓
GFM-400	2V	400	344	304	228	175	174	348.5	357.5	24.5	M8	M8*20 不锈钢螺栓
GFM-500	2V	500	430	380	285	213.5	174	348.5	357.5	29.8	M8	M8*20 不锈钢螺栓
GFM-600	2V	600	516	456	342	252	175	348.5	357.5	36.2	M8	M8*20 不锈钢螺栓
GFM-800	2V	800	688	608	456	350	173	338	347	48.9	M8	M8*20 不锈钢螺栓
GFM-1000	2V	1000	860	765	570	430	173	338	347	60.3	M8	M8*16 不锈钢螺栓
GFM-2000	2V	2000	1720	1527	1140	433	342	341	351	119.3	M8	M8*16 不锈钢螺栓
GFM-3000	2V	3000	2580	2292	1710	629	346	341	351	177.3	M8	M8*16 不锈钢螺栓

  产品端子形状和尺寸




型号	A	B	C	D	E	F	端子
GFM-100	97	/	/	/	37.75	32.5	M6*φ14*5
GFM-150	128	/	/	/	40	55	M8*φ18*5
GFM-200	102	/	/	/	36	48.75	M8*φ20*6
GFM-300	102	/	/	/	36	70.5	M8*φ20*6
GFM-400	102	/	/	/	36	87.5	M8*φ20*6
GFM-500	102	/	/	/	36	106.75	M8*φ20*6
GFM-600	102	110	/	/	36.5	71	M8*φ20*6
GFM-800	102	170	/	/	36.5	90	M8*φ20*6
GFM-1000	102	210	/	/	35.5	110	M8*φ20*6
GFM-2000	102	210	63	90	37.5	66.5	M8*φ18*6
GFM-3000	102	154	63	70	39.5	49.5	M8*φ18*6

科华胶体电池系列 12V PVC胶体电池产品规格







型号	额定电压 （V）	额定容量（Ah）				尺寸（mm）				参考重量 （kg）	端子 形式	螺栓规格
		1.80V	1.75V	1.75V	1.65V	长	宽	高	含端子 高度
		10HR	5HR	3HR	1HR
6-GFMJ-55	12V	55.0	48.7	43.5	33.7	260	168	174.5	177.5	19.5	M6	M6*16 不锈钢螺栓
6-GFMJ-72	12V	80.0	68.0	61.5	48.1	306	168	208	214	29.4	M6	M6*16 不锈钢螺栓
6-GFMJ-90	12V	90.0	79.5	71.1	55.2	330	168	212	218	30	M8	M8*20 不锈钢螺栓
6-GFMJ-100	12V	100.0	88.0	76.5	60.5	408	177	225	225	35.5	M8	M8*20 不锈钢螺栓
6-GFMJ-120	12V	120.0	106.0	94.8	73.6	345	172	274	280	40.2	M8	M8*20 不锈钢螺栓
6-GFMJ-135	12V	135.0	119.5	106.8	82.8	483	170	238.5	238.5	43.9	M8	M8*20 不锈钢螺栓
6-GFMJ-160	12V	160.0	135.5	123.0	96.1	532	207	214	220	52.1	M8	M8*20 不锈钢螺栓
6-GFMJ-180	12V	190.0	168.0	150.0	116.5	522	240	218	224	62．5	M8	M8*20 不锈钢螺栓
6-GFMJ-200	12V	200.0	177.0	158.1	122.6	522	240	218	224	67.6	M8	M8*20 不锈钢螺栓
6-GFMJ-220	12V	230.0	203.5	181.8	141.0	522	268	220	226	77.5	M8	M8*20 不锈钢螺栓

产品端子规格和形状





型号	A	B	C	D	E	F	G	H
6-GFMJ-55	209	48.5	0	0	0	φ16	6	M6
6-GFMJ-72	243	41	0	0	0	φ16	6	M6
6-GFMJ-90	268	41	0	0	0	φ20	6	M8
6-GFMJ-100	311	39.5	38.5	22.5	22.5	φ20	6	M8
6-GFMJ-120	267	40	0	0	0	φ20	6	M8
6-GFMJ-135	265	39	25.5	18.5	20	φ20	6	M8
6-GFMJ-160	96	208	0	0	0	φ20	6	M8
6-GFMJ-180	140	204	0	0	0	φ20	6	M8
6-GFMJ-200	140	205	50	56	0	φ20	6	M8
6-GFMJ-220	128.5	204.5	0	0	0	φ20	6	M8

 科华胶体电池系列 12V AGM产品规格






型号	额定电压 （V）	额定容量（Ah）				尺寸（mm）				参考重量 （kg）	端子 形式	螺栓规格
		1.80V	1.75V	1.75V	1.67V	长	宽	高	含端子 高度
		10HR	5HR	3HR	1HR
6-GFMJ-24A	12V	22.2	19.7	17.9	13.9	166	175	125	125	7.8	M5	M5*12 不锈钢螺栓
6-GFMJ-38A	12V	38.0	33.4	29.9	22.5	197	165	170	170	13.3	M6	M6*16 不锈钢螺栓
6-GFMJ-65A	12V	65.0	57.0	51.0	38.5	325	167	174	174	21.2	M6	M6*16 不锈钢螺栓
6-GFMJ-100A	12V	100.0	87.5	78.6	59.3	330	173	212	218	30.6	M8	M8*20 不锈钢螺栓
6-GFMJ-120A	12V	120.0	105.5	94.5	71.2	408	177	225	225	34.0	M8	M8*20 不锈钢螺栓
6-GFMJ-150A	12V	150.0	131.5	117.9	89.0	483	170	238.5	238.5	43.2	M8	M8*20 不锈钢螺栓
6-GFMJ-200A	12V	200.0	175.5	157.2	118.6	522	240	218	224	62.2	M8	M8*20 不锈钢螺栓
6-GFMJ-230A	12V	250.0	219.5	196.5	148.3	522	268	220	226	73.0	M8	M8*20 不锈钢螺栓

 产品端子形状和尺寸




型号	A	B	C	D	E	F	G	H
6-GFMJ-24A	137	67	10.25	10.7	13	φ12	3	M5
6-GFMJ-38A	158	61.5	23.5	27.5	19.5	φ16	6	M6
6-GFMJ-65A	262	59.5	29	29.5	15	φ16	3	M6
6-GFMJ-100A	268	41	0	0	0	φ20	6	M8
6-GFMJ-120A	311	39.5	38.5	22.5	22.5	φ20	6	M8
6-GFMJ-150A	389	53	25.5	18.5	20	φ20	6	M8
6-GFMJ-200A	140	205	0	0	0	φ20	6	M8
6-GFMJ-230A	128.5	204.5	0	0	0	φ20	6	M8
