设计理念
科华YTG1101L小功率UPS,采用全数字化控制 技术、类模块化设计，具有功能全、高可靠、操作简单、 维护便捷等优点，配以性能优越的功率器件和逆变模 块、智能化多模式电池管理技术，满足恶劣电网环境 的电力保护，为负载提供纯净、安全、稳定的电源。

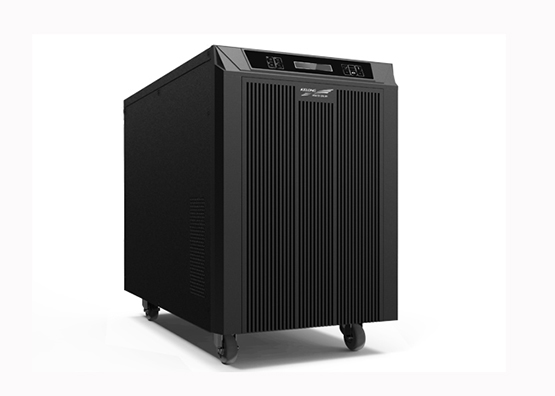

科华YTG1101L产品简介
•额定容量：1-lOkVA
•额定输入电压:220Vac
•额定输出电压：220Vac •额定频率：50/60HZ
•拓扑结构：双变换在线式
功能特点
●数字控制，超强适应
先进的DSP+MCU 控制，数据处理精确迅速，精度高、实时性强
具备快速的故障自我诊断和处理能力，自我保护功能完善，可靠性更高
输入具有防雷浪涌设计，可在特殊条件下有效的保护设备
超强的电源输入适应性，电网适应能力强，轻松应对恶劣用电环境，避免频繁市电/ 电池切换，延长蓄电池工作寿命
输出隔离变压器，具有极强的抗冲击、抗短路特性，为用户关键负载提供最大限度的保护
强化的组合结构机柜，可适用于各种恶劣工业环境
●优异指标，绿色安全
超低输出电压谐波失真，有效保护负载，同时降低耗能费用
超强的过载能力，带载125% 可稳定持续10min 不断电，保障设备安全正常运行
高效风机制冷，低整机噪音，为客户营造绿色舒适的工作环境
所有器件均符合环保RoSH 标准，绿色无害
可靠的电磁兼容特性，通过权威机构认证，可以适合高频通信、广电声像系统场合的专业应用
●经济模式 显著节能
市电质量较高时，可使用ECO 经济模式为负载供电，大大提高整机效率，节能效益显著，减少运营成本人性管理维护简便
中/ 英文LCD 液晶显示，可实时显示UPS 工作状态，灵活设置参数信息等，方便用户对UPS 的管理
具有丰富的参数信息显示，工作状态一目了然，方便用户对设备进行管理
●丰富接口，维护高效
通讯功能丰富，支持RS232、干接点，SNMP 等通讯接口功能
多种通讯方式实现计算机与不间断电源的智能监控，满足客户远端管理需求
电池过充保护、过放保护等，保证电池不受损坏，延长电池使用寿命
实时电池剩余容量显示，便于观测电池工作状态
完善的保护告警功能，第一时间发出声光报警，实时保护，助您使用无忧
●电池管理 自主专利
具备直流启动功能，无市电情况下，UPS 可正常开机启动
来电自动恢复电池组充电，无需人工干预
可支持电池温度补偿，延长电池使用寿命
技术性完善设计方案领跑
●导出隔离变压仪，具备较强的耐冲击、抗短路故障特点，为客户关
键负荷给予大限度的维护
●加强的组成构造服务器机柜，可适用各种各样极端工业生产自然环境
●键入具备避雷浪涌保护器设计方案，可在特别情况下合理的防护机器设备
数字控制优秀智能化
●优秀的DSP+MCU操纵，数据处理方法精准快速，高精度、实用性强
●具有迅速的常见故障自我诊断和解决工作能力，防范意识功能齐全，靠谱
性更高一些
●提升电源电路处理速度，提升电路原理，提升抗干扰性，特性更为平稳
强力融入轻轻松松解决
●精准的电压同歩系统软件，提升客户系统软件特性
●强力的电源键入适应能力，电力网适应力强，轻轻松松解决极端用
电自然环境
●宽键入工作电压键入頻率范畴，防止过频电压/充电电池转换，增加
电瓶工作中使用寿命
卓越性能出色指标值
●极低输出电压谐波电流，合理维护负荷，与此同时减少能耗花费
●结构设计优化，容积更精巧，减少顾客室内空间成本费
●强力的负载工作能力，空载125%可平稳不断10min不间断电，保
障机器设备安全性一切正常运作
●高效率离心风机致冷，低整体噪声，为顾客构建翠绿色舒服的办公环境
翠绿色安全性质量保证
●全部元器件均符合环境保护RoSH规范，翠绿色没害
●靠谱的电磁兼容测试特点，根据权威部门验证，可以合适高频率通讯、
广电网声像系统软件场所的技术专业运用
经济体制显着环保节能
●电压品质较高时，可运用ECO经济体制为负荷供电，大大的提高整体高效率，环保节能经济效益显着，降低经营成本
卓越性能出色指标值
●极低输出电压谐波电流，合理维护负荷，与此同时减少能耗花费
●结构设计优化，容积更精巧，减少顾客室内空间成本费
●强力的负载工作能力，空载125%可平稳不断10min不间断电，保
障机器设备安全性一切正常运作
~指标 | 型号 | YTG1101L | YTG1102L | YTG1103L | YTG1105/ YTG1105L | YTG1106/ YTG1106L | YTG1110 |
输入特性 | 电压范围(Vac) | 165—280 |
| 频率范围(Hz) | 50±10% |
| 相数 | 单相三线 |
| 油机跟踪功能 | 对发电机频率在45〜55Hz内跟踪同步 |
| 电池电压(VDC) | 48 | 96 | 192 |
输 出 | 功率(VA) | 1000 | 2000 | 3000 | 5000 | 6000 | 10000 |
| 电压(Vac) | 220±1%,隔离变压器输出 |
| 频率(Hz) | 50±0.5%(电池模式) |
LJ-I 特 性 | 波形 | 正弦波,THD<3% |
| 过载能力 | 105%以下负载长期运行， 125%负载持续10min | 115%以下负载长期运行， 125%负载持续10min |
| 输出方式 | 接线排 |
其 它 | 备用时间 | 可任意配置 | 10分钟/任意配置 | 可任意配置 |
| 充电恢复时间 | <10小时 | <5小时 | <10小时 |
| 整机效率 | 高达91% |
| 通信功能 | RS485/RS232数据接口，继电器干接点通信，支持电源监控软件及SNMP通讯协议 |
| 报警功能 | 电池低压，市电异常，旁路异常, UP S故障,UPS过载 |
| 面板显示 | LCD液晶显示输入电压、输出电压、负载大小、电池电压、电池容量等运行参数； LED指示灯显示整机的工作状态 |
特 性 | 音频噪声(dB) | <55 | <60 |
| 保护功能 | 电池欠压保护、母线过压保护、过载保护、短路保护、过温保护 |
| 工作温度(°C) | 0〜40 |
| 相对湿度 | 0〜95%,无冷凝 |
| 尺寸(宽X深X高)(mm) | 230X610X470 | 230X610X695/ 230X610X470 | 300X610 X530 |
| 重量(kg) | 31.5 | 43.5 | 53 | 92/44 | 67 |
