科华YTG3310 系列中大功率 UPS，采用业内成熟的相控 整流技术，配以性能优越的功率器件和逆变模块、智能化 多模式电池管理技术和丰富的电源管理软件、强化的组合 机柜结构，为负载提供高性能、高可靠的正弦波不间断电源，具有良好的性价比和用户基础。

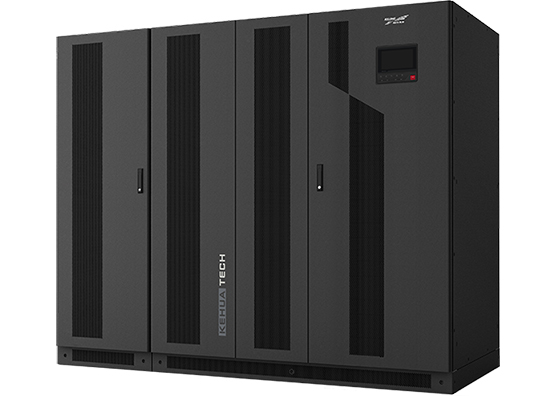

科华YTG3310 产品简介
●额定容量：10~600kVA
● 额定输入电压： 380/400/415（L-L）Vac
●额定输出电压：380/400/415（L-L）Vac
●额定频率：50/60Hz
●拓扑结构：双变换在线式
●输入输出制式：三相输入三相输出
应用领域
IT 机房
● 数据中心
●汽车制造
● 工业电力
● 工控系统
●制造流程
功能特点
●技术成熟 设计领先
输出隔离变压器，可靠性高，具有极强的抗冲击、抗短路特性，为所接关键负载提供大限度的保护
业内成熟的相控整流技术，适应各种恶劣工业电网环境，可靠性极高
强化的组合结构机柜，可选配各类 IP 防护，适用于各种恶劣工业环境
优化电路设计，提高电路集成度与抗干扰能力，性能更加稳定
●独立双风道结构
双风道设计，散热效果好，冷却效率高，有效保护关键器件、延长UPS 使用寿命
●关键部件冗余设计
系统的工作电源电路采用冗余设计，有效提高系统运行的可靠性
功率器件冗余量大，具有超强过载和短路保护能力，保障设备安全
●超强电网适应性
超宽的市电输入范围，能适应不同使用环境的电网范围
避免市电与电池的频繁切换，延长蓄电池工作寿命
●标准机柜 统一更显专业
成熟黑标准机柜，整体排列简洁大方更显专业
机柜前后网孔设计，与机房设备完美匹配，提高美观度
●专业电磁屏蔽 可靠的电磁兼容特性
通过权威机构和公司的专业电磁兼容测试，包括传导、抗扰度等专项内容，电磁兼容特性优异，可以适合高频通信、广电声像系统场合的专业应用
降低、避免各类干扰，保证电网纯净
特别防护技术设计，让设备重要控制电路时刻处于“电磁屏蔽室”之中，专业更放心
●超强带载能力
允许三相负载 100% 不平衡，负载适应性强，系统可靠性高
过载 105% 可长期运行不断电，保障设备安全正常运行
●自主专利技术智能电池管理系统
专利级智能电池管理技术，可对电池进行自动测试，提高电池的可靠性和使用寿命
具有电池组无风险放电管理功能
电池温度补偿功能，延长电池寿命
●功能强大的触摸屏显示界面
大尺寸彩色触摸屏设计，更符合人体工程学与设计美学
开关机双键组合，软硬结合双重防护
丰富的液晶屏显示及 LED 指示
人机界面友好，贴近客户使用习惯，软件功能丰富，便于用户信息读取及操作
人的本性设计方案防操作失误
●个性化的操纵设计方案，自动开关机无时钟频率规定，提升安全级别
●默认设置密码作用，机器设备运作更安全性
易损构件情况纪录
●对易损构件应用方式或時间来纪录，便于工作员提早对常见故障或使用寿命期满开展维护保养，稳定性翻倍
●顾客可依据纪录数据信息提早搞好检查维护保养提前准备，防患于未然，确保设施安全性连续运作
安全性检修方式
●设计方案手动式维护保养旁通，确保设备在修理时依然可以对负荷开展供电，提升可扩展性，有利于维护保养工作人员工作，与此同时确保工作人员安全性
●智能化防错设计方案，防止误动导致的损害
摸组构造便于维护保养
●自动装配线构造，功率高，排热效果非常的好，维护保养更便捷
●可随时拆换部件，大幅度降低维护保养成本费及均值维修時间，检修高效率
●完成全部易损元器件前维护保养，功率大的产品设备达到产品贴墙布置的要求，节约室内空间資源
●离心风机可线上拆装，达到线上维护保养规定
科华YTG3310 技术指标
型号 指标 | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
输 入 特 性 | 额定输入电压(Vac) | 380/400/415（L-L） |
输入电压范围(Vac) | ±25% |
输入频率(Hz) | 40~70 |
旁路同步跟踪范围 (Hz) | 50/60±10%（可选±5%） |
相数 | 三相四线+PE |
电池电压(VDC) | 348 | 384 |
输 出 特 性 | 容量 (kVA) | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 |
输出功率因数(PF) | 0.9 |
电压(VAC) | 380/400/415±1% |
频率(Hz) | 市电正常， 自动同步跟踪； 市电异常， 本机50Hz(60Hz)±0.2% |
波形 | 正弦波， THDv<2%（线性负载） |
过载能力 | 逆变状态：125％满载时维持10分钟；150％满载时维持1分钟 |
系统效率 | 高达94% |
其 他 特 征 | 通讯功能 | 支持RS485、SNMP、干接点通讯 |
告警功能 | 市电异常、UPS故障、电池欠压、输出过载等 |
保护功能 | 电池欠压保护、过载保护、短路保护、过温保护、输入过欠压保护等 |
工作温度(℃) | -5~40 |
相对湿度 | 0%~95%（无冷凝） |
噪音(dB) | ＜60 | ＜65 | <70 |
尺寸(mm) (宽×深×高) | 500×600×1180 | 500×800×1600 | 700×800×1800 | 1400× 1000×1850 | 1600× 1000×1850 | 3000× 1000×1800 |
重量（kg） | 230 | 260 | 300 | 400 | 430 | 450 | 520 | 600 | 650 | 825 | 1280 | 1568 | 1830 | 2050 | 4500 | 4600 |
